一．概述

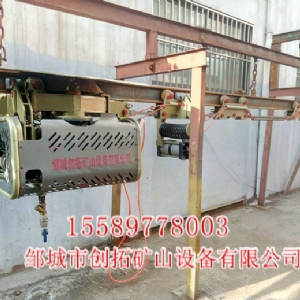

DQD20/0.5型氣動單軌吊車（以下簡稱“單軌吊車”）是在懸空軌道上，以氣馬達經減速機構減速后帶動行走輪沿軌道腹板摩擦行走的設備。
該單軌吊車由軌道、氣動葫蘆、主牽引裝置、安全制動裝置、承載車、控制系統等部分組成。每節軌道由I140工字鋼及鏈條、卸扣組成 ，主牽引裝置由氣馬達、減速箱等部分組成。減速箱的輸出端與驅動輪連接，行走輪與軌道腹板貼合，靠摩擦傳動。氣動葫蘆安裝在承載車下方，整機用高度可調節的吊掛裝置吊掛于巷道頂板上的十字梁或錨桿、U型棚等。
該設備主要用于煤礦井下采、掘工作面巷道超前支護的物料及設備的運輸，也適用于井下其他需要短距離運輸?shù)牡攸c(diǎn)。

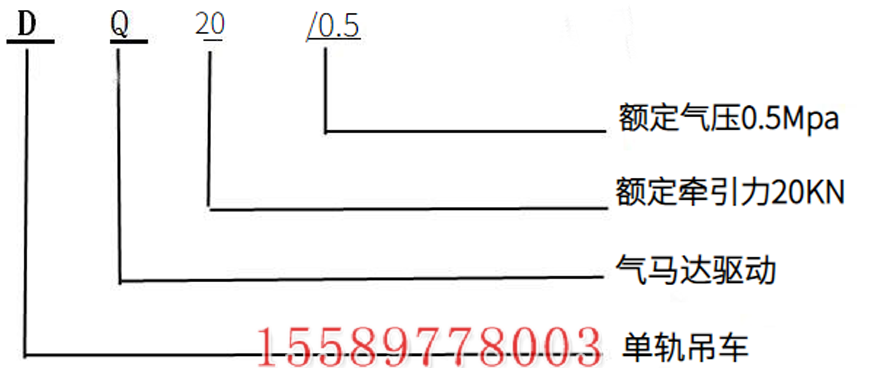

型號代碼：
二、結構特征與工作原理:
單軌吊車由軌道、氣動葫蘆、主牽引裝置、安全制動裝置、承載車、控制系統等部分組成(如圖1)。每節軌道長度為3.0米，兩端靠銷軸聯接而成，由吊掛組件與錨桿露頭螺紋連接懸掛在巷道頂板或各種支護梁上；在軌道兩端盡頭，有軌道終點限位器。

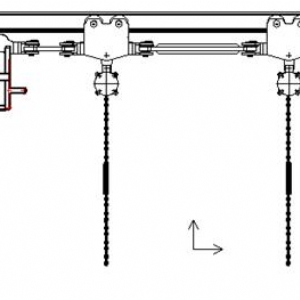

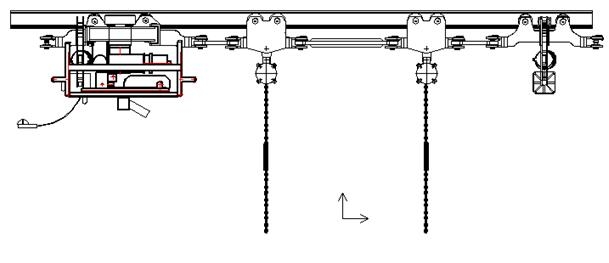

圖1整體機構圖工作
三、技術參數：
項 目 | 主要技術參數 | ||
DQD20/0.5 | |||
軌 型 | I140E | ||
壓力（Mpa） | 0.4-0.6 | ||
運行速度（m/s） | 20 | ||
牽引力（kN） | 0.4 Mpa | 17.5 | |
0.5 Mpa | 20.5 | ||
0.6 Mpa | 22.5 | ||
起吊重量 | 20 | ||
爬坡能力（°） | ≤20 | ||
控制方式 | 手動氣控 | ||
整備質量（Kg） | 700-80 | ||
外形尺寸（長×寬×高）（mm） | 4500×800×1000 | ||
通過能力半徑 | 水平 | 5 | |
垂直 | 10 | ||
行走馬達 | 型號 | AMC3.5 | |
功率（kW） | 3.5X2 | ||
耗氣量（L/min） | 3.0X2 | ||
氣動葫蘆 | 型號 | QDH5.0 | |
功率（kW） | 3.6X2 | ||
耗氣量（L/min） | 3.0X2 | ||
坡道坡度（°） | 0 | 5 | 10 | 15 | 20 |
載荷 | 20000 | 10700 | 7400 | 5640 | 4588 |
